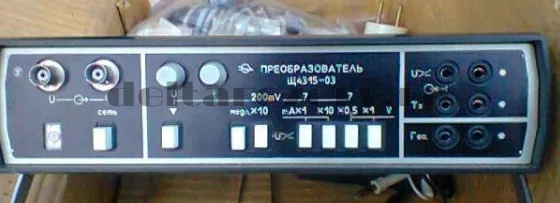

Преобразователь Щ4315-03

Щ4315-03 преобразователь предназначен для измерения бесконтактным способом амплитуды импульсов тока и напряжения, преобразования по амплитудному значению переменного напряжения синусоидальной формы в напряжение постоянного тока.

Преобразователи Щ4315-03 применяются при контроле и диагностике печатных плат в лабораторных и производственных условиях. Состоят из блока управления и первичного преобразователя.

Технические характеристики Щ4315-03:

При измерении амплитуды импульсов напряжения и тока.

Диапазон измерения амплитуды импульсов:

– тока – от 1 мА до 90 мА;

– напряжения – от 0,5 В до 9 В.

Предел допустимой основной погрешности – ±25%.

Диапазон частот – от 0,001 кГц до 500 кГц.

Длительность фронта и среза импульсов – 100 нс.

При преобразовании по амплитудному значению синусоидального напряжения переменного тока в напряжение постоянного тока.

Диапазон преобразований Щ4315-03 прибора комбинированного – от 0,1 В до 5 В.

Предел допустимой основной погрешности – ±20%.

Диапазон частот – от 1 кГц до 500 кГц.

Выходы на осциллограф для наблюдения исследуемых сигналов и измерения амплитудных значений сигналов с параметрами:

– уровень импульсных напряжений – от 0,1 В до 10 В;

– переменных напряжений – от 0,1 В до 5 В;

– импульсных токов – от 1 мА до 100 мА;

– диапазон частот импульсных сигналов – от 10 кГц до 500 кГц;

– переменных напряжений – от 0,5 кГц до 1500 кГц.

Предел допустимой основной погрешности – ±40%.

Потребляемая мощность Щ4315-03 – 15 В·А.

Питание от сети переменного тока:

– напряжением – 220 В;

– частотой – 50 Гц.

Габаритные размеры:

– блока управления – 270×70×230 мм;

– первичного преобразователя – 170×25×40 мм

Масса – не более 2,5 кг.

Преобразователь используется при контроле качества и ремонте печатных плат, выполненных на интегральных схемах. Позволяет обнаружить внутри отдельных функциональных устройств неисправности: короткое замыкание, обрыв цепи, пробой, ложную пайку, те неисправности, которые не могут быть обнаружены с помощью тестового контроля.

В ряде случаев Щ4315-03 является единственным прибором неразрушающего определения мест неисправностей с точностью до элемента.
